Otomatis Hairpin Stator Membentuk Mesin Hairpin Motor Teknologi Solusi untuk Mobil Drive Motor

Deskripsi Proses Mesin Pembentuk Stator Hairpin

Struktur utama meliputi: mekanisme pengisian kawat, mekanisme meluruskan, mekanisme penumbukan dan penghapusan cat, mekanisme pelepasan kawat, mekanisme pemotongan, mekanisme membentuk kumparan hairpin,Mekanisme hisap limbah, mekanisme kabel, dll;

Peraturanmesin pembentuk stator hairpindimulai secara manual, dan mesin secara otomatis menyelesaikan material unloading, menggaris lurus kawat tembaga, punching dan penghapusan cat, feed panjang tetap, 2D membentuk, memotong, 3D membentuk,penghisapan limbah, pencetakan dan pembentukan, dan pengumpulan pin rambut.

Pemuatan dan pengungkapan manual kumparan kawat tembaga,

Pengeboran otomatis dengan mesin,

Penggantian cetakan secara manual.

Proses penggulung stator hairpin dibagi menjadi 5 langkah:

•Menghilangkan kawat tembaga dari kumparan, meluruskan dan memasukkannya ke stasiun

•Menghilangkan sinar matahari dari kawat di posisi tertentu

• Memotong potongan kawat ke panjang tertentu yang diperlukan

•Mengelilingi bentuk 2D

• Membentuk bentuk 3D dengan satu die pembentuk yang dipasang, fleksibel untuk bertukar untuk bentuk yang berbeda

Pengendalian Kualitas Teknologi Pembentukan Hairpin

1Sistem servo kabel, kabel	Keakuratan dapat mencapai ≤ ± 0,2 mm;
2. Penyimpangan antara ukuran bentuk U setelah membentuk dan model digital teoritis:	lurusnya kaki adalah ≤0.2, mahkota termasuk R dan kontur 20 mm di bawah mahkota adalah ≤1;
3. Sudut lentur 2D	Keakuratan ≤ 0,5°;
4. Tegangan pemecahan garis U-pin	tidak kurang dari 90% dari persyaratan tegangan tahan kawat tembaga (nilai tegangan tahan perlu diverifikasi dalam prakteknya);
5. U-pin tidak memiliki lentur abnormal, deformasi atau terjalin;
6Tidak ada residu pada penghapusan cat, dan ketebalan adalah seragam;

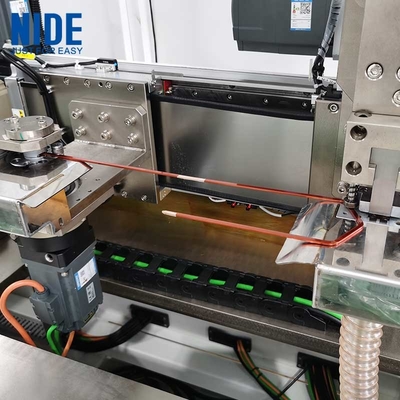

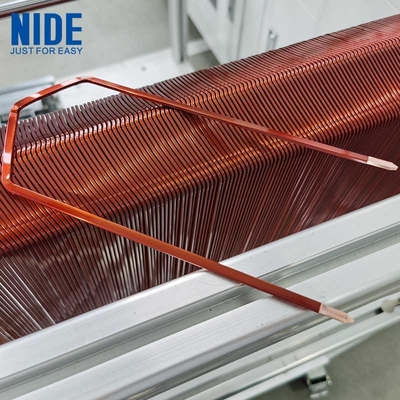

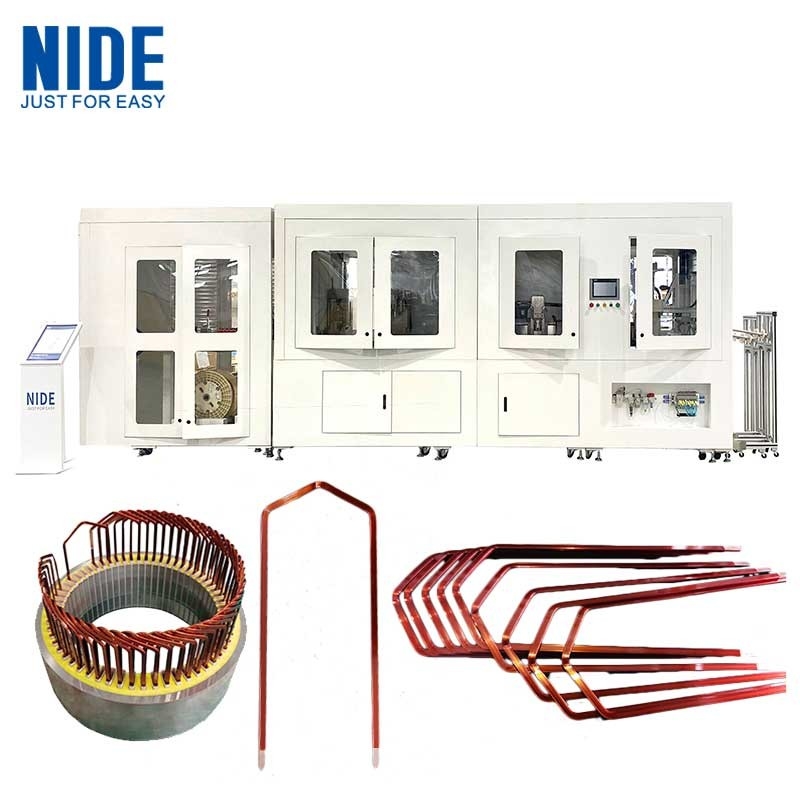

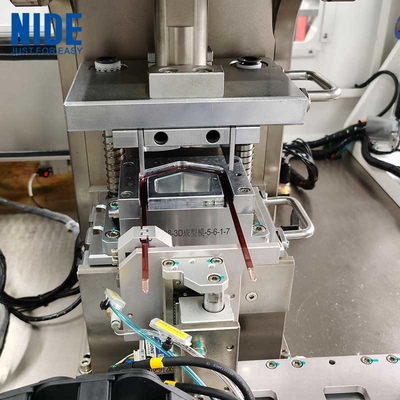

Pertunjukan gambar:
