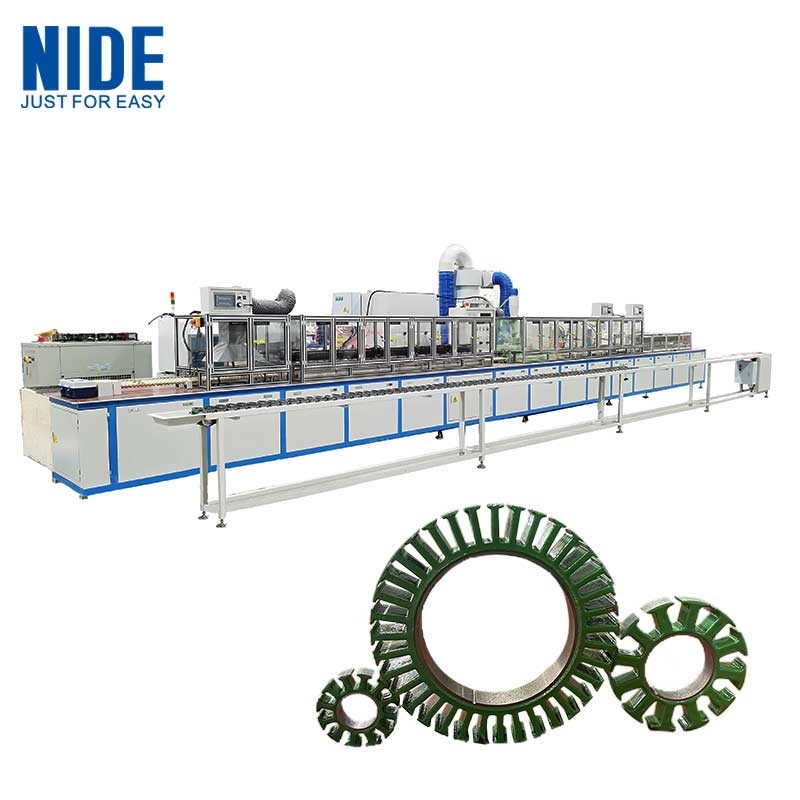

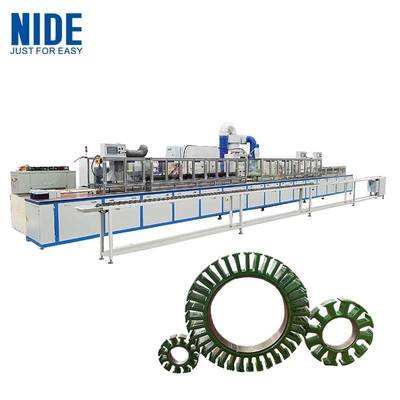

Jalur isolasi bubuk elektrostatik otomatis untuk inti stator motor tanpa sikat

1. Aplikasi

Mesin pelapis bubuk khusus digunakan untuk pelapis rotor motor mikro dan kekuatan isolasi slot stator motor tanpa sikat.Ini menggantikan teknologi penempatan kertas isolasi tradisional dan meningkatkan efisiensi produksiHal ini meningkatkan keseimbangan, resistensi tegangan dan sifat listrik lainnya dari motor, dan juga memfasilitasi penggulung penggulung armature.

2Prinsip kerja:

Proses lapisan tempat tidur fluidized elektrostatik diadopsi, dan pemanasan frekuensi tinggi dengan cepat dikeringkan,sehingga bubuk resin epoksi meleleh dan meratakan karena panas dan menempel pada permukaan stator dan rotor untuk membentuk lapisan isolasi berkualitas tinggi, yang menggantikan kertas isolasi tradisional.

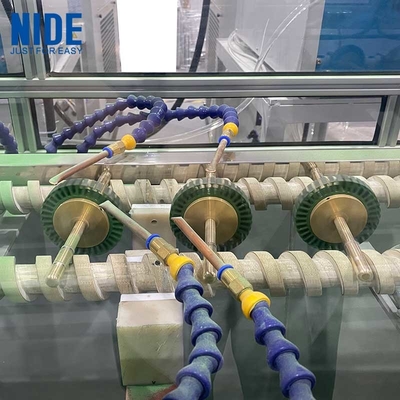

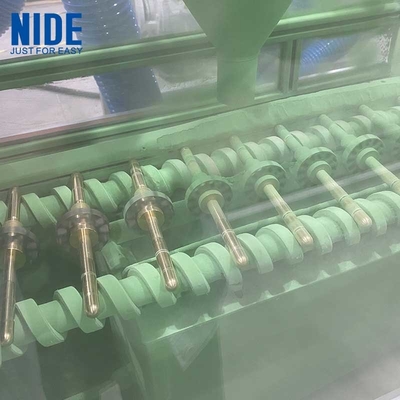

Stator dan rotor diangkut ke tempat tidur fluidized oleh sekrup. bubuk di tempat tidur fluidized fluidized oleh udara terkompresi dan mengambang dalam keadaan seperti asap,dan kemudian secara merata dilapisi pada armature di bawah tindakan listrik statis tegangan tinggiKemudian bubuk yang tidak perlu dilapisi pada armature dihapus dengan meniup, mengikis dan metode lainnya.sehingga slot armature memiliki lapisan isolasi yang seragam.

3Fitur teknis:

3.1. Efisiensi kerja yang tinggi dan intensitas kerja yang rendah;

3.2Lapisan isolasi adalah seragam dan ketebalan lapisan dapat disesuaikan sesuai dengan kebutuhan pelanggan;

4. Parameter teknis:

Dimensi (L×W×H): 12300×810×1470mm

Tegangan: tiga fase 380V, 60HZ

Total daya: 90KW

Kecepatan pengangkut rotor: 0,1 M/menit

Ketebalan lapisan: 0,15 ∼ 0,5 mm (sesuai dengan spesifikasi bubuk)

Tingkat pemulihan bubuk: 98%

Volume udara sirkulasi bubuk: 2500M3/h

5Deskripsi struktural:

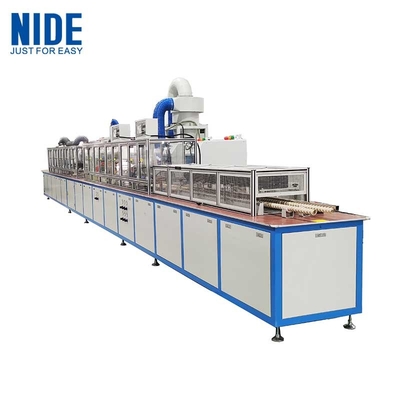

Mesin terdiri dari perangkat pra-panas dan pendinginan, perangkat transmisi, lapisan tempat tidur fluidized, perangkat pembersih bubuk, perangkat pemulihan bubuk, pemanasan frekuensi tinggi, sistem pendinginan,bingkai dan penutup pelindung.

6. Kontrol ketebalan lapisan

6.1Di bawah tegangan tinggi elektrostatik yang sama, mengurangi kecepatan sekrup dan meningkatkan tekanan udara serbuk dapat meningkatkan ketebalan lapisan.

6.2Pada kecepatan sekrup tertentu, peningkatan tekanan tinggi elektrostatik dan tekanan udara fluidisasi dapat meningkatkan ketebalan lapisan dengan tepat,tapi jika tekanan tinggi elektrostatik terlalu besar, itu akan mempengaruhi ketebalan lapisan.

6.3Tekanan udara yang memberi makan bubuk seharusnya tidak terlalu besar, jika tidak bubuk akan meleleh.

7. Pengendalian suhu pemanasan

7.1 Sesuaikan daya output frekuensi tinggi sesuai dengan ukuran armature dan persyaratan pemanasan bubuk.

7.2 Setelah penyesuaian, silakan catat data dan jangan mengubah parameter sesuka hati.
