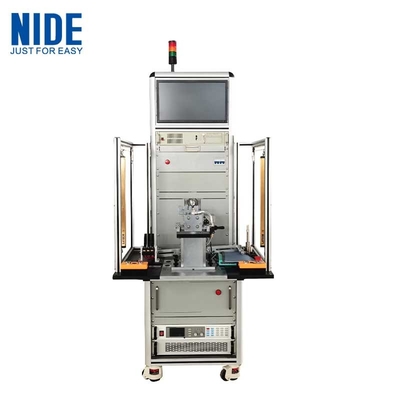

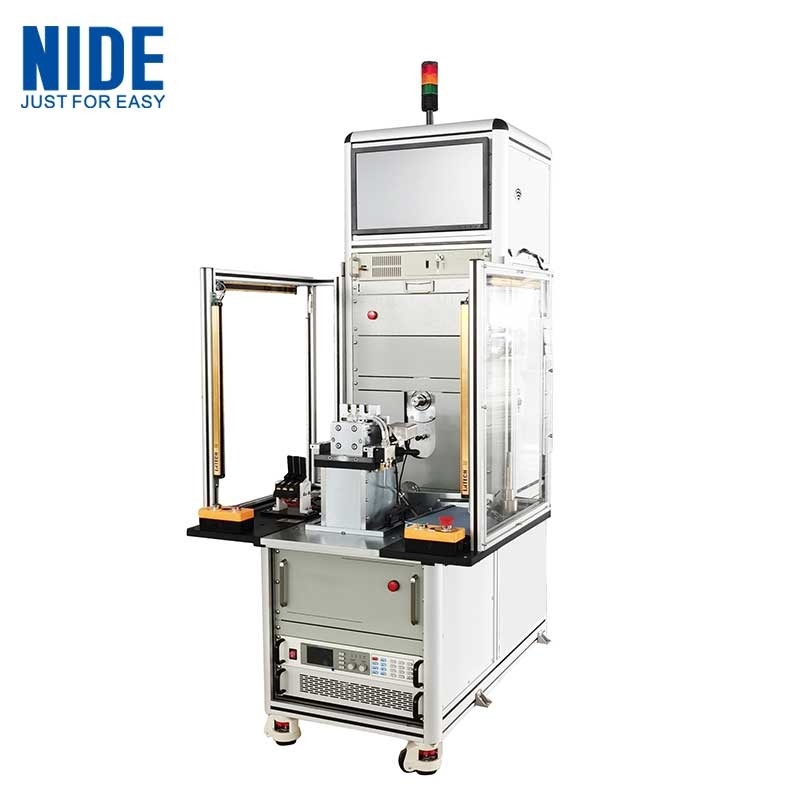

Mesin pengujian motor hub roda BLDC otomatis

I. Mesin pengujian tanpa beban motor

Fitur pengujian:

1. Uji kekuatan dielektrik (Hi-pot)

1.1 Jangkauan pengaturan tegangan output/keakuratan:AC200~3000V ± 2%*nilai pengaturan+10V

1.2 Jangkauan/keakuratan pengukuran arus bocor:0.10 ∙ 20.00 mA ± 2% * nilai tampilan + 0.05 mA

1.3 Batas atas rentang alarm yang telah ditetapkan sebelumnya:0.10~20.00mA; batas bawah:0.00 ∙ 20.00 mA

1.4 Jangka waktu uji/resolusi:0.5999.9s 0,1s/langkah

1.5 deteksi busur: tingkat 1 ~ 9 (9 adalah sensitivitas tertinggi)

2Uji ketahanan isolasi

2.1 Jangkauan/keakuratan pengaturan tegangan keluaran: DC500V/1000V ± 2%*nilai set+10V

2.2 Jangkauan pengukuran resistensi isolasi:1500MΩ±3%*nilai tampilan+0,5MΩ

2.3 Jangkauan pengaturan alarm resistensi isolasi: batas atas:0 ‰ 500MΩ;batas bawah:1 ‰ 500MΩ

2.4 Jangka waktu tes/resolusi: 0,5999,9 s 0,1 s/langkah

3. Tes tegangan:

3.1 Kisaran pengaturan tegangan output: 500~3000V±3%*nilai tampilan+8V

3.2 Proyek perbandingan bentuk gelombang: Perbedaan area, area yang berbeda, korona, posisi fase

4. Uji resistensi rendah DC:

4.1 Jangkauan/keakuratan pengukuran:0.01Ω?? 20KΩ ± 0,3%*nilai tampilan + 3 digit, kompensasi suhu dapat diatur

4.2 Jangka waktu uji/resolusi:0.3 ¢ 300s 1s / langkah

II. Mesin pengujian beban motor:

Sistem pengujian

1Parameter pengujian:

RPM, torsi, daya keluar, tegangan, arus, daya masuk, tegangan kondensator, faktor daya, frekuensi, efisiensi, suhu ruangan dan rotasi.

2. Pengukuran output:

2.1 Ukuran RPM:

00,01 rpm ~ 999,99 rpm,1000.1rpm~9999.9rpm, 10000rpm~40000rpm Keakuratan lebih baik dari ± 0,1% F.S.

2.2 Pengukuran torsi:

10mNm~200mNm, Keakuratan: 0,5% F.S.;

300mNm ~ 500Nm, Keakuratan lebih baik dari ± 0,2% F.S.

2.3 Ukuran daya output:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, Keakuratan lebih baik dari ± 0,2% F.S.

2.4 Pengukuran rotasi: CW, CCW, STALL

3Fungsi utama:

3.1 pengujian kinerja: pengujian manual/otomatis/titik tetap. pengujian rpm, torsi, daya keluar, tegangan, arus, daya masuk, tegangan kondensator, faktor daya, frekuensi, efisiensi,suhu ruangan dan rotasi;

3.2 Pengujian sebelum pengiriman: Tentukan salah satu torsi, rpm, arus, daya keluar, bandingkan item lain, menilai OK/NG.

3.3 Pengujian waktu hidup: Dilengkapi dengan 15 fase beban dan nilai tetap & pengujian waktu tetap.

4. Konfigurasi IPC:

4.1 Kasus: memori 4GB; hard disk: 120GB

4.2 Monitor: 19 inci

5Operasi dasar

Kabel eksternal;

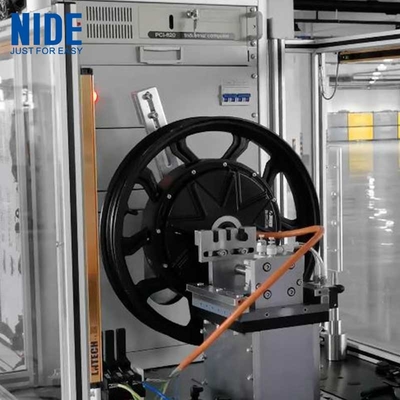

Tekan motor pada perlengkapan, atur posisi motor untuk menghubungkan poros motor ke poros dinamometer.

Sambungkan kabel daya motor ke output sumber daya DC dengan kotak sambungan kawat.

Halaman pengujian (hanya untuk referensi)
