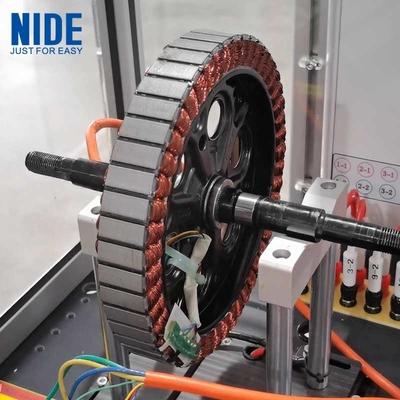

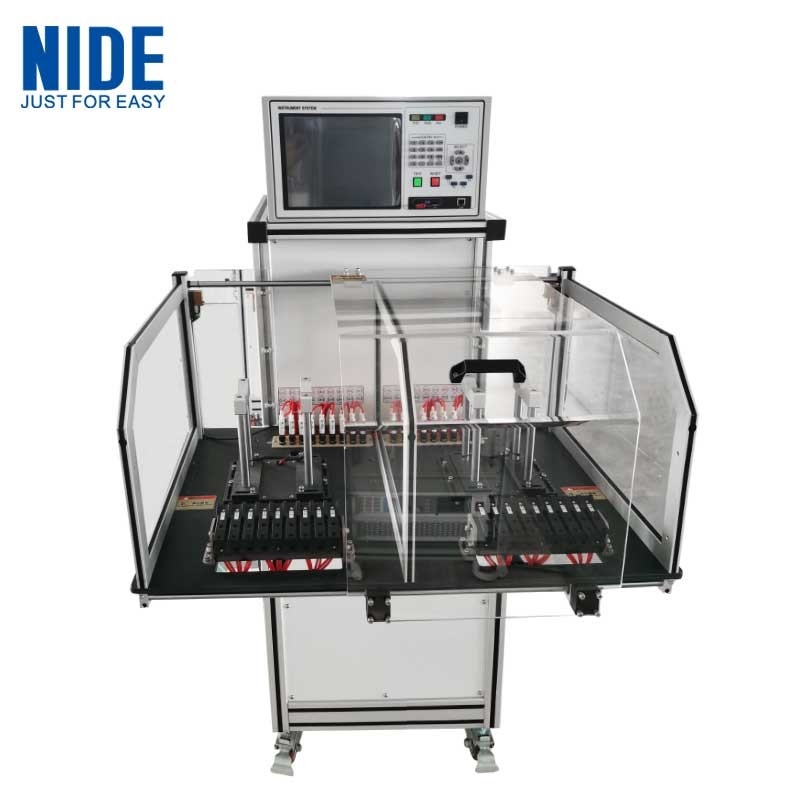

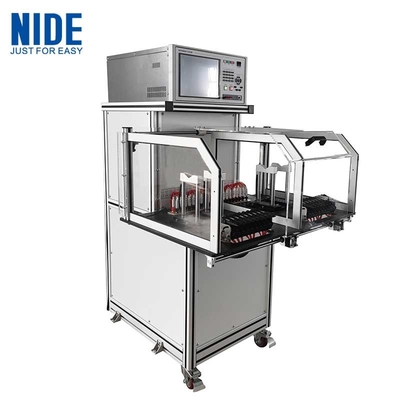

Mesin tes stator roda BLDC otomatis

BLDC Wheel Hub Motor Stator Tesing Machine adalah setelah proses penekanan poros.

1. Fitur:

Standar untuk motor tes item, dimasukkan secara manual (surge test standar sesuai dengan permintaan kami, secara otomatis menetapkan gelombang surge standar bentuk).Tes item gagal, akan menampilkan data item NG, dan memiliki alarm suara dan cahaya.

Kecepatan uji sistem: Siklus uji stator motor satu kecepatan tidak boleh melebihi 6 detik.

Tampilan adalah layar LCD 10,4 inci.

Sistem ini dapat menyimpan 400 model, yang dapat digunakan untuk menyimpan data dan data dari tes.Nomor model dan item uji dapat dipilih secara sewenang-wenang, data dapat disimpan setelah mengubah model (tidak perlu untuk e-sampling gelombang lonjakan).

Peralatan harus memiliki langkah-langkah perlindungan keselamatan, untuk menghindari kesalahan pengguna atau kerusakan peralatan yang disebabkan oleh kecelakaan pribadi atau peralatan.

Bagian tegangan tinggi dari sirkuit dipisahkan dari bagian tegangan rendah dalam sirkuit untuk memastikan bahwa efek isolasi, lonjakan,hi-pot dan benda uji tegangan tinggi lainnya menggunakan kabel listrik pelindung tegangan tinggi, tanah harus dalam kontak yang baik.

2Uji tegangan:

Menerapkan tegangan benturan amplitudo tertentu dan bentuk gelombang di kedua ujung gulungan; membandingkan perbedaan antara bentuk gelombang osilasi dan bentuk gelombang standar.

Jangkauan pengaturan tegangan output: 500 ~ 3000V ±(3%×nilai tampilan+8V)

Frekuensi pengambilan sampel: 100 MHz

Proyek perbandingan bentuk gelombang: : Area, perbedaan area, aureole, fase; antarmuka pengujian menunjukkan 3 gelombang lonjakan

3. Uji kekuatan dielektrik (Hi-pot):

Menerapkan tegangan tinggi frekuensi daya untuk waktu tertentu antara semua liking dan shell; mendeteksi arus kebocoran sirkuit, tegangan output dikendalikan oleh program internal;secara otomatis menyesuaikan tegangan output, tidak terpengaruh oleh fluktuasi tegangan masukan.

Rentang pengaturan tegangan output / akurasi:200~3000VAC50Hz1~60s±(nilai pengaturan 2%+10V)

Jangkauan/keakuratan pengukuran arus bocor:0.1 ~ 20mA ± 2%

Jangkauan alarm saat ini: batas atas:0.10~20.00mA, batas bawah:0.00 ¢ 5.00mA

Resolusi saat ini:±(2% × nilai tampilan + 0,05mA); 0,01mA

Jangka waktu tes/resolusi:0.5 999s 0,1s/langkah

Arcdetection: level1 ~ 9 ((9 adalah sensitivitas tertinggi)

4Uji ketahanan isolasi

Menerapkan tegangan DC tinggi periode tertentu antara semua gulungan dan cangkang untuk mendeteksi resistensi loop.

Jangkauan/keakuratan pengaturan tegangan output: DC500V/1000V±(nilai pengaturan 2%+10V)

Jangkauan pengukuran resistensi isolasi:1500MΩ≤100MΩ:±(3%×nilai menunjukkan+0,5MΩ);>100MΩ:±(5%×nilai menunjukkan+5MΩ)

Jangkauan pengaturan alarm resistensi isolasi:batas atas:0 ‰ 500MΩ;batas bawah:1 ‰ 100MΩ

Angka waktu uji/resolusi: 0,5 ‰ 999 s 0,1 s/langkah

5. Uji Resistensi Rendah DC:

Menerapkan DC di kedua ujung gulungan; mengukur suhu dan resistensi gulungan, dan dikonversi ke resistensi di bawah suhu yang ditentukan; menampilkan ketidakseimbangan

, rentang dapat diatur.

Jangkauan/keakuratan pengukuran: 10,0 mΩ~2000Ω ± (0,3% × nilai tampilan + 3 kata) Kompensasi suhu dapat diatur.

Jangka waktu tes/resolusi: 0,5 ~ 999 s 0,1 s/langkah

Resolusi: 0,001Ω

Probe suhu / kisaran: DS18b20-10.0°C~+50.0°C

Arah rotasi: CW. CCW, Tidak ada rotasi

Keakuratan: ± 0,5°C ((berbagai:-10°C~+50°C)
