Hollow Cup Copper Commutator Motor Dc Listrik Tersegmentasi

Listrikmotor cangkir beronggakomutator tersegmentasi tembaga

Inipembalikcocok untuk motor cup berongga.Keuntungannya adalah tidak mempengaruhi kinerja motor, tetapi juga dapat menjamin proses motor dalam proses produksi, dan pemrosesan komutator lebih stabil, serta desain dan pemrosesan cetakan dapat lebih nyaman dan cepat. , yang menghemat biaya dan meningkatkan proses.

Saat ini,komutator dari motor cangkir beronggapada dasarnya adalah las titik atau las timah untuk menyelesaikan proses pengelasan rotor, namun dalam proses ini sering muncul potongan tiang logam komutator akibat tekanan mesin las titik yang tidak stabil dan arus Inkonsistensi atau toleransi dimensi komutator menyebabkan kondisi yang tidak diinginkan seperti deformasi dan pembukaan.Beberapa atau ketidakkonsistenan suhu besi lilitan listrik dan kualitas kawat solder selama proses penyolderan menyebabkan badan komutator terbakar dan berubah bentuk;dan eksisting Kombinasi poros motor dan bodi plastik serta kombinasi potongan tiang dan bodi plastik tidak ideal.

Skema desain komutator

Kitapembalikmengadopsi skema desain baru.Masalah teknis yang harus dipecahkan adalah menyediakan komutator untuk motor tanpa inti yang tidak akan merusak potongan tiang logam, membuka mulut dan membakar bodi plastik selama proses pengelasan, dan dapat meningkatkan kekuatan kombinasi..

Komutator kami untuk motor tanpa biji mencakup bodi plastik, potongan tiang, dan poros motor;badan plastik dilengkapi dengan lubang bidal;kepala potongan tiang rata dengan permukaan cekung kepala tubuh untuk membungkus permukaan ujung atas tubuh utama, poros motor dan plastik Tubuh terhubung.Lubang bidal komutator adalah kerucut dengan bagian atas kecil dan bagian bawah besar;potongan tiang menanggung tekanan ke bawah selama pengelasan, sehingga potongan tiang tidak akan tenggelam dan berubah bentuk.

Slot trapesium disediakan di persimpangan poros motor komutator dan badan plastik.Plastik bodi utama dan poros terintegrasi untuk meningkatkan kekuatan penahan poros motor untuk memastikan poros motor dan bodi utama tidak terpisah, dan ketepatan cetakan digunakan untuk memastikan koaksialitas.

Permukaan ujung bawah potongan tiang komutator dari motor cangkir berongga lebih tinggi dari bidang utama badan plastik.Ini digunakan untuk meningkatkan area kontak selama pengelasan dan menyangga tekanan selama pengelasan titik agar pengelasan lebih andal.

Fitur komutator

Kepala potongan tiangpembalikMengadopsi metode bahwa tubuh adalah kepala datar dan membungkus wajah ujung potongan tiang untuk meningkatkan kekuatan kombinasi potongan tiang dan tubuh.Metode pembungkus digunakan untuk memastikan bahwa tekanan dan suhu selama pengelasan tidak merusak potongan tiang, dan cetakan injeksi digunakan. Desain potongan tiang meningkatkan posisi pemasangan potongan tiang, yaitu bidang utama dari potongan tiang lebih tinggi dari bidang tubuh, dan pola titik melingkar didistribusikan secara padat pada bidang utama potongan tiang untuk meningkatkan area kontak selama pengelasan dan untuk menyangga tekanan selama pengelasan titik., Untuk membuat pengelasan lebih andal, lubang bidal potongan tiang pada badan plastik mengadopsi bagian atas kecil dan lancip besar, sehingga potongan tiang akan menahan tekanan ke bawah selama pengelasan, sehingga potongan tiang tidak akan tenggelam dan berubah bentuk;pada poros motor dan Kepala badan plastik dihubungkan dengan lekukan trapesium untuk mengintegrasikan plastik badan dan badan poros, meningkatkan kekuatan penahan poros motor, memastikan bahwa poros motor dan badan tidak terpisah, dan gunakan ketepatan cetakan untuk memastikan koaksialitas.

parameter komutator

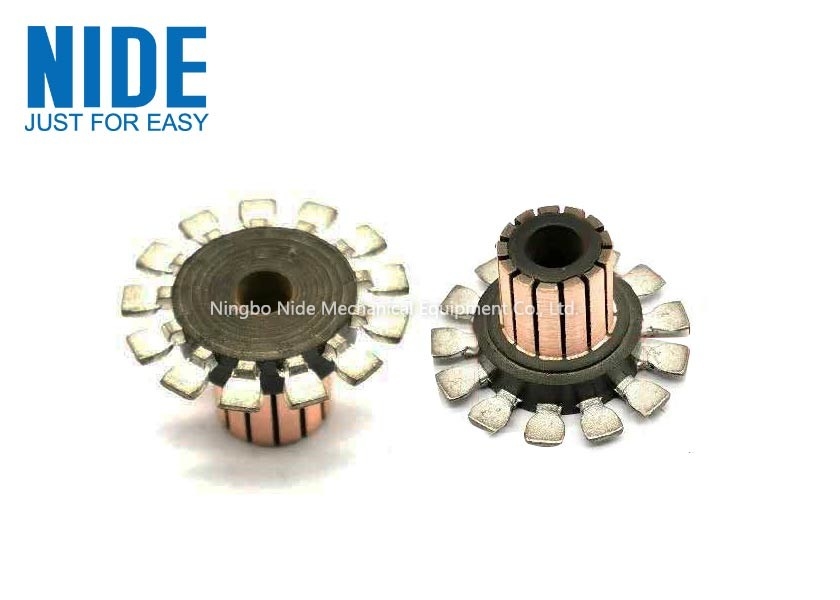

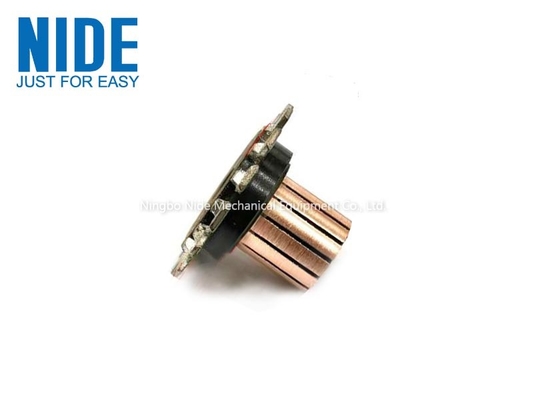

Gambar komutator

Informasi yang diperlukan untuk penyelidikan komutator:

Akan lebih baik jika pelanggan dapat mengirimkan gambar detail kepada kami termasuk informasi di bawah ini.

1. Dimensi komutator: OD, ID, tinggi total, dan tinggi tembaga, nomor batang.

2. Jenis komutator: tipe pengait, tipe penggalang atau perencana

3. Bahan tembaga: Agcu/ Cu

4. Aplikasi komutator

5. Kuantitas yang dibutuhkan

6. Bush tembaga dibutuhkan atau tidak

7. Persyaratan teknis lainnya.

Jika memungkinkan, akan lebih baik jika pelanggan dapat mengirimkan sampel kepada kami.

Nide memproduksi lebih dari 1200 jenislistrik stator motor dan komutator sikat rotor angker, termasuk tipe hook, tipe riser, tipe shell, tipe planar, mulai dari OD 4mm hingga OD 150mm dan kami profesional dalam pembuatan komutator selama bertahun-tahun.Komutator banyak diterapkan pada industri otomotif, perkakas listrik, peralatan rumah tangga, dan motor lainnya. Jika model kami yang ada tidak cocok untuk Anda, kami juga dapat mengembangkan perkakas baru sesuai dengan gambar dan sampel Anda.
