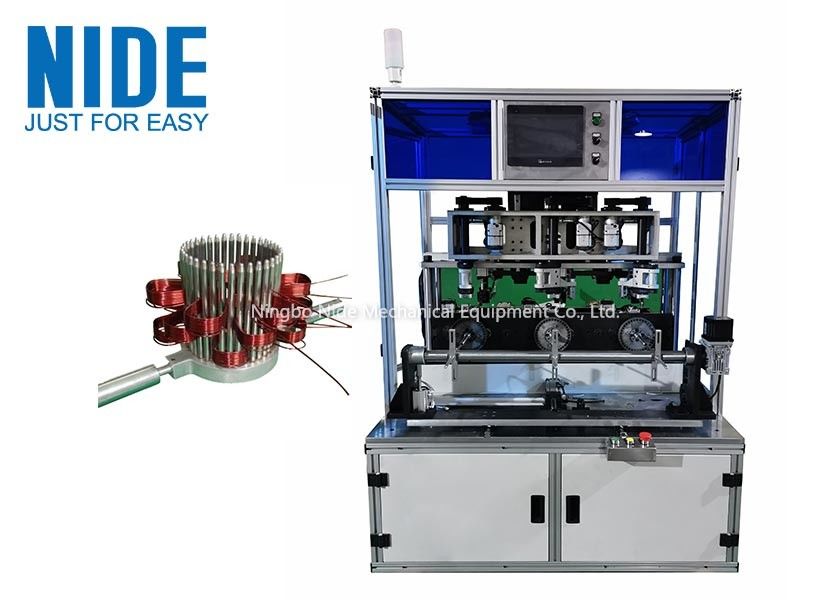

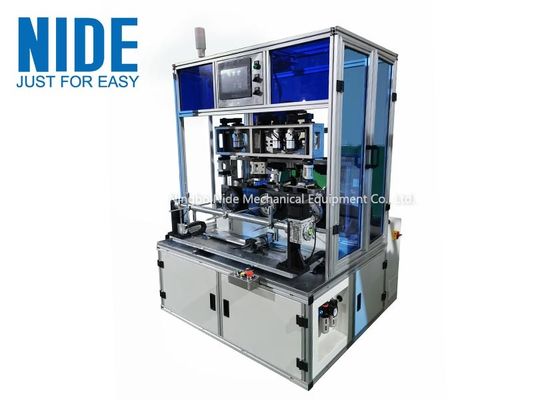

3kw Generator Mobil Stator Coil Winding Machine

Mesin putaran kumparan stator generator mobil

Mesin penggulung stator otomatis ini cocok untuk pembuatan genset dan alternator mobil.Ini mengadopsi desain lilitan kumparan tiga stasiun, yang sangat meningkatkan efisiensi kerja dan mengurangi biaya tenaga kerja.

I. Persyaratan dan parameter teknis

II.Fitur:

Kecepatan kerja peralatan stabil dan halus;

Seluruh mesin tidak memiliki getaran atau kebisingan yang jelas;

Pengontrol peralatan dapat mengatur jumlah putaran, diameter kawat, lebar kawat, dan arah belitan;

Itu bisa berhenti di tengah jalan, dan tombol mulai akan terus berputar;

Gulungan yang dililit oleh peralatan memenuhi persyaratan ukuran dan resistansi belitan pelanggan;

Jumlah lilitan kumparan akurat, susunan rapi, dan tidak tumpang tindih;

Penampilan gulungan setelah penggulungan: Kulit paten tidak rusak, terkelupas, atau pecah;

Nilai keseimbangan tahanan koil ketiga stasiun setelah lilitan adalah dalam 1%.

AKU AKU AKU.Konfigurasi utama

1. Kondisi mesin

Catu daya AC380V ±10%, frekuensi 50HZ

Tegangan dinamis AC380V, tegangan kontrol: AC220V, DC24V

Maks.Tekanan udara: 0.6MPa

2. Indikator status peralatan: Peralatan harus memiliki indikator yang jelas untuk status pengoperasian peralatan;

Lampu hijau: peralatan dalam operasi normal;

Lampu kuning: peralatan berhenti atau lainnya;

Lampu merah: peralatan yang tidak normal atau tidak berfungsi;

3. Persyaratan lingkungan: persyaratan suhu: -5℃-38℃;persyaratan kelembaban: 60%

4. Kemampuan desain: sistem tiga shift (Catatan: satu hari kerja 21H/hari, 330 hari/tahun)

Efisiensi produksi: Mengambil satu kawat dengan 7 putaran sebagai contoh, waktu berliku tidak lebih dari 120 detik.

5. Item keamanan: Performa listriknya adalah kelas-E, dan memiliki landasan yang baik, dan impedansinya adalah 500MΩ.

Pengaturan sakelar berhenti darurat: Sakelar berhenti darurat dipasang di permukaan setiap kotak kontrol operasi, dan sakelar berhenti darurat harus diatur dengan jelas di sebelah sakelar posisi kerja.

6. Semua kabel: Bentuk terminal berbentuk U diadopsi, tanda kabel mengadopsi tanda pencetakan lengan, dan kabelnya indah.

7. Saluran masuk gas catu daya dilengkapi dengan perangkat filter presisi tinggi dan katup pengurang tekanan gas.

8. Peralatan mengadopsi struktur pelindung tertutup sepenuhnya;Berikan perhatian yang cukup pada keselamatan dan perlindungan peralatan selama proses desain.

9. Bagian mekanis: Pemilihan suku cadang dan komponen yang baik, ketahanan aus yang tinggi, akurasi pemrosesan yang memenuhi persyaratan teknis, kondisi pelumasan yang baik untuk setiap komponen transmisi, yang dapat memastikan bahwa setiap komponen transmisi dilumasi sepenuhnya, dan mekanisme pengumpanan kawat dirancang secara wajar untuk memenuhi persyaratan permintaan operasi berkecepatan tinggi.

10. Bagian listrik: instalasi saluran rapi dan standar, standar, pengikatan sekrup dan pentanahan baik, kondisi pembuangan panas baik, menggunakan kontrol program terbaru, kontrol program stabil, andal, dan tindakan Interlock, tidak ada gerakan yang tidak teratur, perawatan mudah .

11. Layar sentuh mengadopsi gaya desain terbaru, yang nyaman dan mudah dioperasikan.

12. Peralatan stabil saat bekerja, dengan jarak bebas sedang dan pelumasan yang baik.

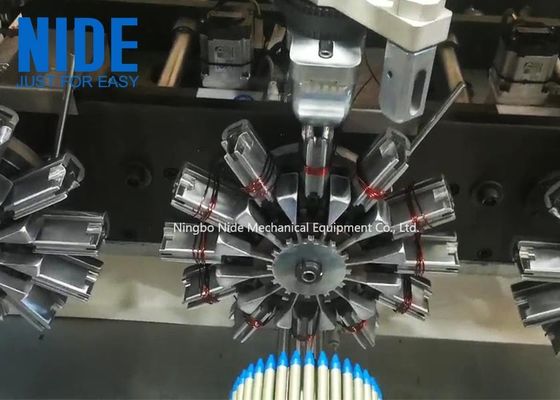

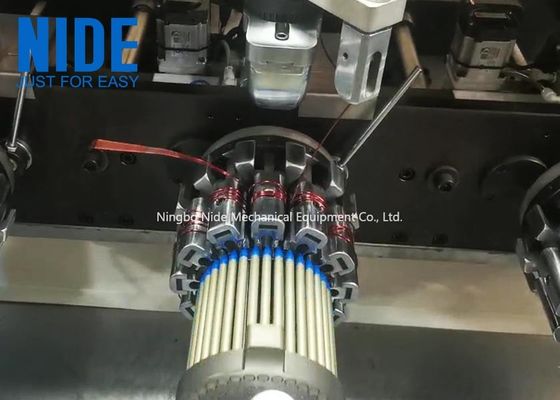

IV.Pertunjukan gambar
