Generator 3 fase Motor kumparan stator berkelok-kelok dan memasukkan mesin
Jenis:
Sepenuhnya Otomatis
ID Stator motor listrik:
40-80mm
Motor listrik Stator OD:
150mm
Sertifikasi:
CE certificated.
Layanan Purna Jual Disediakan:
Pusat layanan luar negeri tersedia
Digunakan untuk:
Pembuatan stator motor listrik 3 Fasa
Voltase:
380v 50/60HZ
Kekuatan:
15Kw
Menyoroti:
mesin berliku transformator
,
mesin berliku motor
Mesin koil stator motor Generator Otomatis Penuh berliku dan memasukkan
1. Fitur dan Fungsi Utama
Mesin lilitan dan penyisipan kumparan stator motor generator otomatis penuh adalah mesin lilitan kumparan otomatis empat stasiun dan mesin penyisipan kumparan, mengintegrasikan proses lilitan dan penyematan stator, dan seluruh proses sangat otomatis.
Mesin lilitan dan penyisipan kumparan stator sudah matang dalam proses manufaktur, teknologi canggih, kualitas andal, dan nyaman untuk digunakan dan dirawat.
Dirancang sebagai tiga stasiun berliku dan satu stasiun penyisipan koil, yang mengumpulkan belitan fase-A, ferrule insulasi fase-ke-fase, pembuatan alur, belitan fase-B, ferrule insulasi fase-ke-fase, tenunan kawat fase-ke-fasa, fase ferrule isolasi -ke-fase pada satu mesin.
Kumparan kumparan dan stasiun penyisipan dikendalikan oleh motor servo daya ganda, dan parameter seperti lilitan, mendorong garis, mendorong ketinggian kertas, dan mengubah ketebalan tumpukan produk dapat diatur pada layar sentuh.
Selama penggulungan, koil akan dililitkan secara otomatis ke perkakas, untuk menghindari kerusakan dan patah kawat yang disebabkan oleh persilangan kawat dan gangguan selama transfer kawat manual.
Dengan enam stasiun bekerja pada saat yang sama, gulungan kumparan stator dan mesin penyisipan akan menghemat biaya tenaga kerja, efisiensi tinggi, dan dapat memenuhi belitan kumparan motor tiga fase 2-kutub, 4-kutub dan 6-kutub.
Mesin penggulung dan penyisipan kumparan menggunakan sistem CNC Beckhoff Jerman sebagai pusat kendali;motor servo Huichuan adalah aktuatornya;sensor Autonics adalah komponen akuisisi sinyal.
Tampilan data dan input mengadopsi monitor sentuh.
2. Parameter teknis
Nama Produk :
Mesin pembuat dan penyisipan kumparan stator motor generator sepenuhnya otomatis
OD stator:
150mm
ID stator:
40-80mm
Tinggi Tumpukan:
30-80mm
Kawat yang sesuai:
0.2-φ1.2mm
Stasiun berliku:
3
Stasiun penyisipan koil:
1
Tinggi kumparan:
2
Mode penyisipan berliku:
dirantai / inti yang sama
Voltase :
380V 50/60Hz
Kekuasaan :
15Kw
Dimensi :
(L)4050×(L)3000×(T)2500mm
Berat :
4500Kg
3. Aplikasi
Mesin penggulung dan penyisipan kumparan stator motor ini cocok untuk motor induksi mini, motor AC, motor mesin cuci, motor kompresor, motor kipas, motor generator, dan motor pompa, dll.

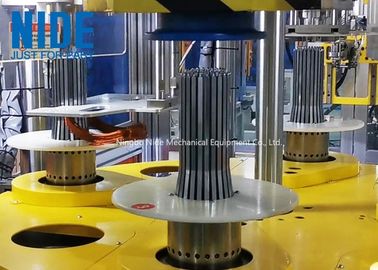

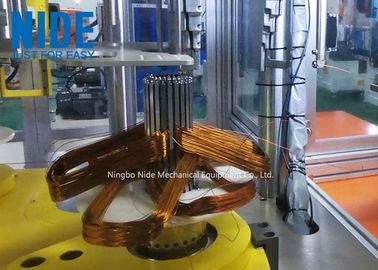

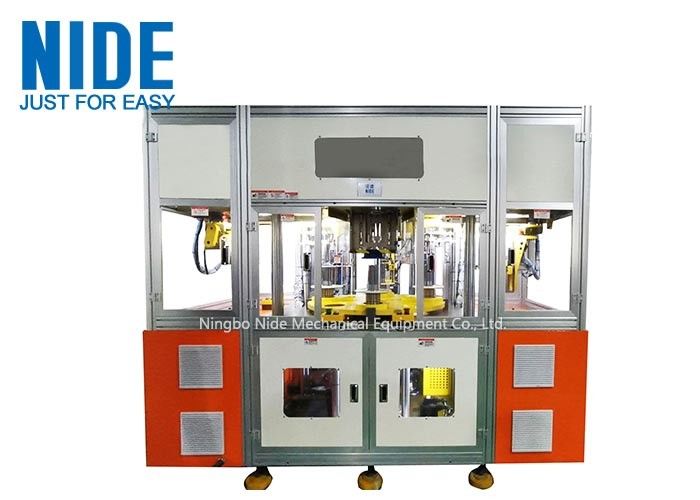

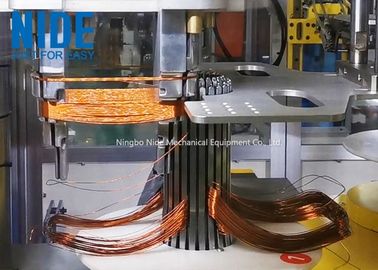

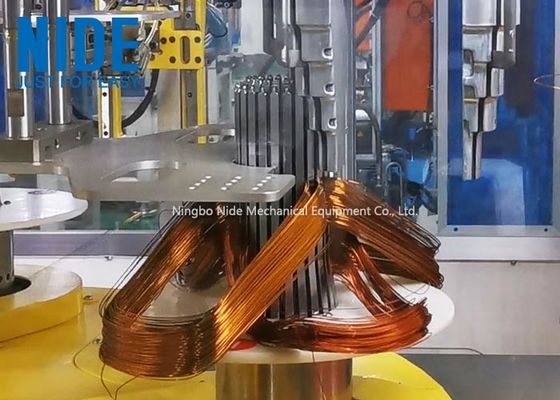

4. Pertunjukan gambar
5. Penggulung kumparan stator dan video mesin penyisipan
