Tempat asal: | Cina |
Nama merek: | NIDE |
Sertifikasi: | CE |
Nomor model: | ND-R2SW02B |
Kuantitas min Order: | 1 set |
---|---|
Harga: | negotiable |
Kemasan rincian: | Kasus kayu yang cocok untuk transportasi laut |
Waktu pengiriman: | 65 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 120 set per tahun |
Nama produk: | Mesin penggulung jarum jangkar stator BLDC | Warna: | Disesuaikan |
---|---|---|---|
Jenis: | Otomatis | Digunakan untuk: | Rotor jangkar eksternal motor BLDC |
ID Rotor: | 20-80mm | OD rotor: | 50-120mm |
Efisiensi: | 120 RPM | stasiun berliku: | Dua |
Menyoroti: | mesin penggulung kipas,mesin penggulung motor otomatis |
380V Otomatis BLDC stator armature jarum kumparan mesin penggulung motor rotor jarum penggulung untuk motor tanpa sikat
(1) Induksi mesin:
Mesin penggulung jarum motor tanpa sikat ini dirancang untuk penggulung kumparan stator armature eksternal BLDC.Pelanggan dapat mengatur parameter sesuai dengan kebutuhan mereka sendiri, seperti penggulung otomatis, penggulung multi-kawat, pengindeksan otomatis, pertalian otomatis, kecepatan penggulung, dll.; Setiap siklus tindakan akan menggeliat 2 rotor BLDC pada saat yang sama.operasi sederhana dan efisiensi produksi yang tinggi.
(2) Parameter teknis:
Nama produk: | BLDC stator armature coil winding machine/ Needle winder |
Jenis: | Otomatis |
ID BLDC Armature: | 20-80mm (spesifikasi lain dapat dirancang khusus) |
BLDC Armature O.D.: | 50-120mm ((spesifikasi lain dapat dirancang khusus) |
Panjang tumpukan BLDC Armor: |
10-80mm ((Standar stroke) 100-200mm ((Long stroke, kustomisasi khusus) |
Diagram kabel: | 0.5-1.5mm ((spesifikasi lain dapat dirancang khusus) |
Nomor tiang yang berlaku: | multipolar |
Mesin penggulungan: | Penggulung jarum |
Stasiun penggulungan: | Dua. |
Kecepatan spindle: | 0-300 RPM (bisa disesuaikan) |
Servo mekanisme: |
Dua 4,4KW Indeks Motor Satu 3KW Winding Motor dengan rem 750W atau lebih dua kabel motor |
Tegangan: | 380V/50HZ Tiga fase empat kabel |
Tekanan udara: | 0.5--1Mpa |
Daya: | 20KW |
Dimensi: | 1200*1360*1800mm (panjang * lebar * tinggi) Tidak termasuk rak kawat |
Berat: | 600kg |
(3) Aplikasi:

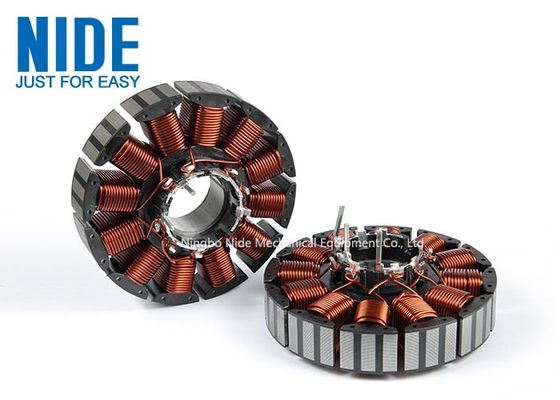

Mesin penggulungan jarum rotor motor cocok untuk penggulungan stator luar motor tanpa sikat di banyak bidang seperti HM, peralatan medis, peralatan rumah tangga dan kendaraan listrik.
(4)Fungsi dan Karakteristik:
1Mesin penggulung jarum motor cocok untuk penggulung kumparan BLDC armature multi-pole.
2. Bingkai mengadopsi tebal 4080 profil aluminium, dan pelat meja mengadopsi besi cor untuk menyerap getaran, bahkan ketika berliku pada kecepatan tinggi, getaran sangat kecil.
3Alat dan bagian perlengkapan mengadopsi mode posisi ke bawah, posisi stabil dan pengetatan yang dapat diandalkan.
4. Wire clamping dan memotong kawat, struktur bagian garis kompak, kawat clamping dan memotong kawat selesai pada satu waktu;
5Stator yang berbeda dan parameter penggulung dapat dengan cepat beralih melalui HMI untuk beradaptasi dengan persyaratan stator yang berbeda.
6. Perubahan cepat alat; ((20 menit dengan keahlian)
7. Perlindungan paduan aluminium penuh
8Kontrol PLC, tampilan kesalahan
9Kepadatan kawat sedang, tidak ada luka, tidak ada patah, dll.
10Tes garam produk dilakukan dalam 10 mA dalam satu menit.
11Indeks keamanan peralatan: sesuai dengan standar CE.
12Efisiensi: 120 rpm.
13. beat: 5 menit / BLDC rotor.
14- Kebisingan: 60-70 desibel atau kurang.
(5)Pertunjukan gambar

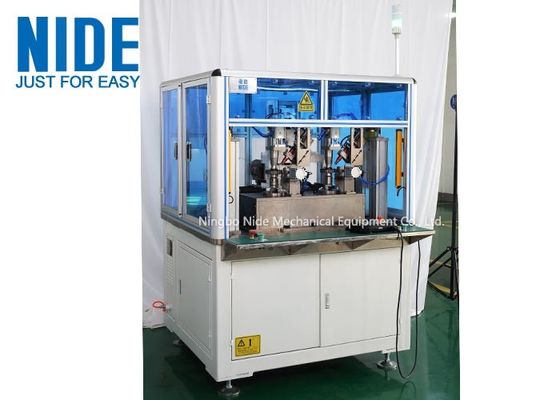

1.The BLDC stator jarum penggulung mesin

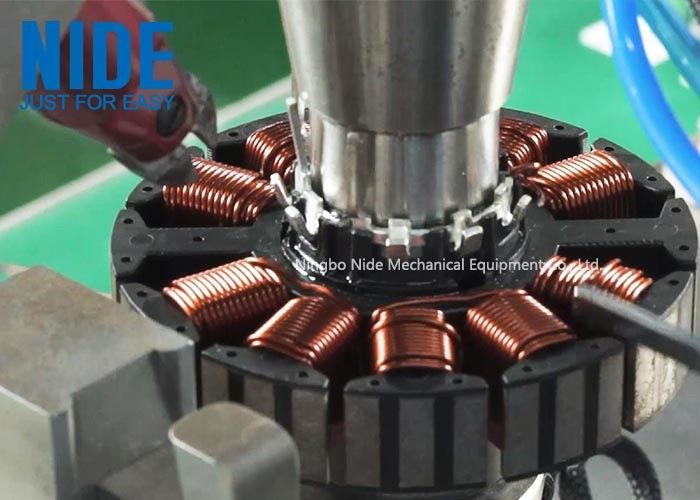

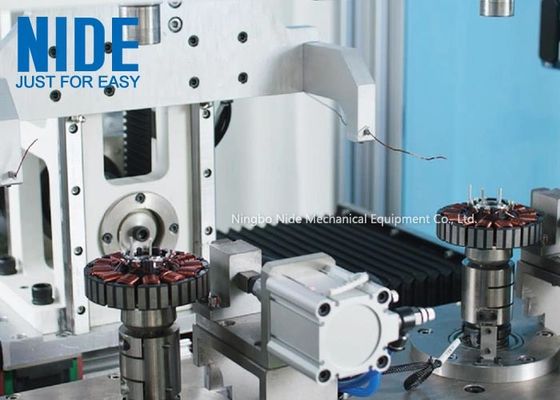

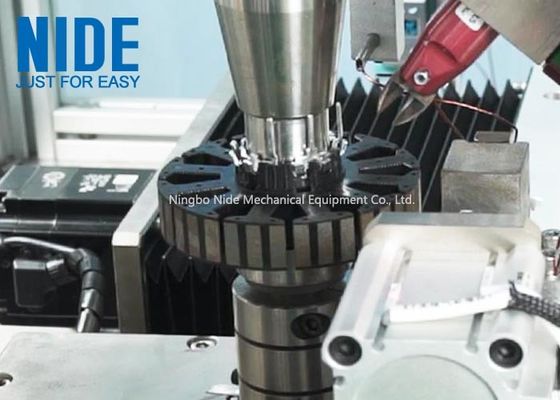

2. Mesin penggulungan jarum stator BLDC
