| Tempat asal: | Cina |
| Nama merek: | NIDE |
| Sertifikasi: | CE |
| Nomor model: | NDPJ-JYZ-27 |
| Kuantitas min Order: | 100 kilogram |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus kayu cocok untuk transportasi laut |
| Waktu pengiriman: | 30 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 10000000 kilogram per bulan |
| Nama Produk: | Bahan isolasi motor F DMD 6630 | Warna: | HIJAU/BIRU/MERAH |
|---|---|---|---|
| Digunakan untuk: | lilitan kumparan jangkar stator motor | Jenis: | Kertas isolasi motor |
| Nilai: | F | certification: | CE |
| Cahaya Tinggi: | kertas isolasi untuk belitan motor dmd,kertas isolasi motor 0,1mm |
||

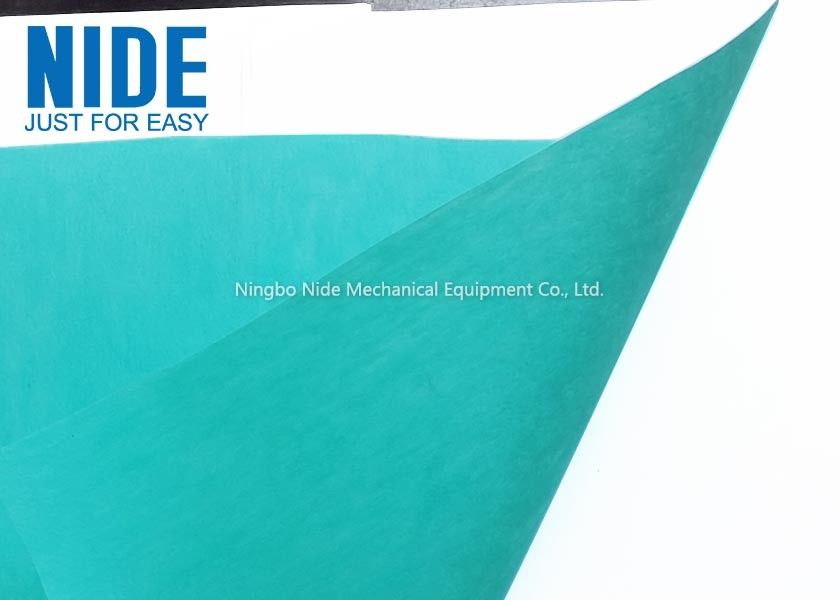

6630/6641 DMD Kertas bahan isolasi motor 0,1-0,45mm
6641 F grade DMD film poliester serat poliester bahan komposit lembut non-anyaman terbuat dari serat poliester kain bukan tenunan dan film poliester.Bahan komposit tiga lapis yang diikat dengan resin kelas F memiliki peringkat ketahanan suhu 155°C.Ini terutama digunakan untuk insulasi slot, insulasi belokan ke belokan, insulasi paking, insulasi transformator motor seri Y2 atau motor tegangan rendah lainnya.Itu juga dapat digunakan untuk isolasi koil listrik kelas-F.
Spesifikasi yang tersedia: 0,15, 0,17, 0,20, 0,25, 0,30, 0,35, 0,38mm
Indikator teknis utama mengambil 0,25 sebagai contoh
Toleransi ketebalan: 0,04±0,05
Kekuatan tarik memanjang tanpa tekukan ≥150 setelah ditekuk ≥130
(N/10mm) Horizontal tanpa membungkuk≥130 Setelah membungkuk≥120
Perpanjangan% Longitudinal ≥10 Melintang ≥10
Resistivitas volume dalam kondisi normal MΩ.m ≥1.0×10.6, setelah lembab ≥1.0×10.4
Tegangan rusak Status normal≥10.0 155±2℃≥9.0
Adhesi termal: tidak ada delaminasi, tidak ada busa, lem aliran 180 ± 2 ℃
NIDE dapat memproses berbagai bahan isolasi slot sesuai dengan kebutuhan pelanggan, dan memberikan nilai yang berbeda, ukuran yang berbeda, dan bentuk yang berbeda dari kertas isolasi slot berbentuk, potongan slot, dan gasket isolasi.Sangat cocok untuk insulasi slot stator dari semua jenis motor brushless, stepping dan servo, dan dapat memenuhi permintaan insulasi slot dengan penyematan manual.
Parameter produk
| Nama Produk | Kertas isolasi motor F 6641/6630 DMD |
| Model: | Kertas isolasi DMD kelas 6641F |
| Nilai: | Kelas F |
| Warna: | biru/hijau/merah |
| Ketebalan: | 0,1~0,5 (mm) |
| Lebar: | 1030 (mm) |
| Ukuran: | 1000 (mm) |
| Ketebalan: | 0,45 (mm) |
| Fitur: | Performa insulasi yang baik, suhu tinggi dan tahan tekanan tinggi |
| Tahan panas: | 130-180 derajat |
| Kebiasaan: | Ya |
| Deskripsi pengepakan: | karton |
Penggunaan Produk
1. Industri produk motor: generator otomotif, motor seri, motor gearbox, motor asinkron tiga fase, motor servo melangkah, motor peralatan rumah tangga, motor perkakas listrik, insulasi slot, insulasi baji slot, insulasi fase, gasket isolasi.
2. Industri elektronik dan listrik: ballast, catu daya LED, trafo, filter, trafo, insulasi gasket antar belokan.
3. Industri kawat dan kabel: pita isolasi pembungkus kabel.
Perusahaan memiliki peralatan slitting, stamping forming, dan testing untuk memastikan kualitas berbagai bahan pembentuk isolasi.
6641 F DMD Data Teknis:
| Barang | Satuan | Parameter | ||||
| Ketebalan bahan | mm | 0,13 | 0,15 | 0,18 | 0,20 | 0,23 |
| Penyimpangan ketebalan | mm | ±0,02 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Kuantitatif dan penyimpangan | g/m2 | 130±13 | 150±15 | 185±19 | 215±22 | 255±26 |
| ketebalan membran | mm | 0,036 | 0,05 | 0,075 | 0,10 | 0,125 |
|
Daya tarik
Vertikal
Horisontal |
N/10mm
N/10mm |
≥60
≥40 |
≥90
≥80 |
≥120
≥105 |
≥140
≥120
|
≥180
≥150 |
|
Pemanjangan
Vertikal
Horisontal |
％ |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
|
Tegangan rusak
Tidak membungkuk |
KV | ≥5 | ≥7 | ≥8 | ≥10 | ≥11 |
| Kekompakan yang normal | Tidak ada stratifikasi | |||||
| Adhesi termal | 180±2℃10 menit | Tidak ada pelapisan, tidak ada busa, tidak ada aliran lem | ||||
| Kelas tahan panas | Kelas F 155 derajat | |||||
| Warna | Biru/Hijau/Merah | |||||
Pertunjukan gambar
Informasi yang diperlukan untuk penyelidikan bahan isolasi
Akan lebih baik jika pelanggan dapat mengirimkan gambar detail kepada kami termasuk informasi di bawah ini.
A.Jenis bahan isolasi: kertas isolasi, baji, (termasuk DMD,DM, film poliester, PMP,PET, NHN, NMN, PM, Serat Vulkanisir Merah,)
B.Dimensi bahan isolasi: lebar, tebal, toleransi.
C.Kelas termal bahan isolasi: Kelas F, Kelas E, Kelas B, Kelas H, Kelas C
D.Aplikasi bahan isolasi
e.Kuantitas yang dibutuhkan: biasanya beratnya
F.Persyaratan teknis lainnya.
Tentang komponen dan aksesori Motor
NIDE dapat menyediakan berbagai komponen motor listrik seperti komutator, bantalan bola, pelindung termal, sikat karbon, kertas insulasi, poros, magnet, kipas, penutup motor, dll.
