Tempat asal: | Cina |
Nama merek: | NIDE |
Sertifikasi: | none |
Nomor model: | ND-S2W01D |
Kuantitas min Order: | 1 set |
---|---|
Harga: | negotiable |
Kemasan rincian: | Kasus kayu yang cocok untuk transportasi laut |
Waktu pengiriman: | 45 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 600 set per tahun |
Nama produksi: | mesin penggulung stator motor otomatis | Aplikasi: | kumparan stator motor stepper berliku |
---|---|---|---|
Metode berliku: | gulungan jarum | warna: | disesuaikan |
Tipe: | otomatis penuh | stasiun berliku: | 2 |
Voltase: | 380V | Berat: | sekitar 500kg |
Cahaya Tinggi: | mesin berliku transformator,mesin berliku stator coil |
Mesin penggulung motor stepper otomatis / mesin penggulung kumparan stator slot untuk pembuatan motor DC brushless
(1) Aplikasi
Mesin penggulung stator motor stepper otomatis ini mengadopsi teknologi lilitan kumparan jarum, cocok untuk pembuatan motor listrik di bidang industri, kedirgantaraan, pengukuran presisi, militer, medis, otomotif dan bidang lainnya, seperti alat pelacak, komunikasi dan radar, robot , perkakas listrik, printer, disk drive, mainan listrik, wiper, pager getaran, Lengan robot, dan perekam video.
(2) Pengenalan dan Karakteristik:
1. Mesin belitan jarum stator Terutama digunakan untuk belitan kumparan stator motor stepper BLDC.
2. Proses lilitan kumparan stator dapat mewujudkan Beberapa ketukan (pengaturan layar), Penjepitan kawat dan pemotongan kawat, struktur bagian garis kompak, penjepitan kawat dan pemotongan kawat selesai pada satu waktu
3. Mengadopsi metode lilitan kumparan jarum, Setiap siklus tindakan dapat membungkus 2 stator, sangat meningkatkan efisiensi produksi.
4. Bongkar muat manual, penjepitan otomatis, belitan dan geser;
5. Selama proses belitan stator, pengumpanan manual, cetakan penjepit otomatis, daripada mengurangi intensitas tenaga kerja.
6. Dapat dengan cepat mengganti berbagai jenis cetakan;(berpengalaman dalam 20 menit untuk menyelesaikan)
7. Bagian perkakas dan perlengkapan mengadopsi mode pemosisian ke bawah, pemosisian stabil, dan pengencangan yang andal.
8. Parameter stator dan belitan yang berbeda dapat dengan cepat dialihkan melalui HMI untuk beradaptasi dengan persyaratan stator yang berbeda.
9. Perlindungan paduan aluminium penuh
10. Kontrol listrik, pengaturan dan tampilan oleh PLC, Fungsi tampilan kesalahan, tampilan dan motor servo aman dan andal.
(3) Parameter Teknis:
Nama Produk: | Mesin penggulung motor stepper otomatis / penggulung kumparan jarum stator |
Diameter kawat: | 0.13—φ1.2mm |
ID stator: | 25—φ60mm |
OD stator: | 60—φ200 mm |
Panjang tumpukan: | 10-80mm (Stroke standar) |
Metode berliku: | gulungan jarum berliku |
Stasiun kerja: | 2 |
Nomor tiang yang berlaku: | multi-kutub. |
Mekanisme servo: | Satu Motor Pengindeksan 3KW;Satu Motor Berliku 3KW dengan Rem; 750W dan 2 motor kabel |
Kecepatan poros: | 0-260 RPM dapat disesuaikan |
Tekanan udara: | 0,5-1MPa |
Kekuasaan: | 10KW |
voltase: | 380V / 50HZ Tiga fase empat kabel |
Dimensi: | 1100*1300*1700mm |
Berat: | 500kg |
Jika Anda membutuhkan mesin dengan parameter lain, silahkan hubungi kami, Kami dapat menyediakan mesin yang berbeda sesuai dengan kebutuhan pelanggan.

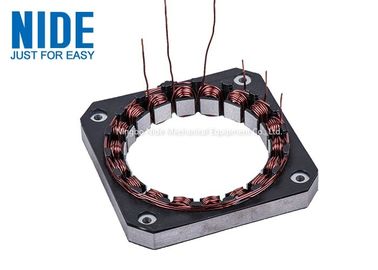

(4) Pertunjukan gambar
