| Tempat asal: | Cina |
| Nama merek: | NIDE |
| Sertifikasi: | CCC |
| Nomor model: | ND-ZZX-5R |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | USD(0~150000) per set |
| Kemasan rincian: | Kasus kayu cocok untuk transportasi laut |
| Waktu pengiriman: | 120 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 12 baris |
| Nama: | Lini produksi manufaktur armatur | Digunakan untuk: | Produksi rotor dinamo motor |
|---|---|---|---|
| Warna: | RAL9010 atau sesuai kebutuhan pelanggan | Jenis: | Sepenuhnya Otomatis |
| Cahaya Tinggi: | lini produksi motor listrik,jalur perakitan motor listrik |
||

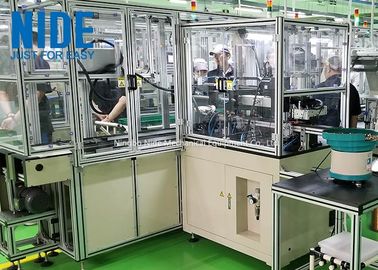

Lini perakitan produksi rotor armature motor otomatis yang disesuaikan sepenuhnya
I. Pengenalan lini produksi rotor angker:
Jalur perakitan produksi otomatis ini digunakan untuk produksi pembuatan rotor motor (komutator dapat berupa kait atau alur).
Jalur manufaktur angker motor otomatis ditransmisikan oleh jalur konveyor sabuk, dan mesin depan dan belakang dapat dihubungkan sesuai dengan protokol komunikasi yang telah ditentukan untuk mewujudkan produksi otomatis yang cerdas, dan transfer benda kerja, bongkar muat, deteksi, dan transfer proses produksi dapat diselesaikan tanpa intervensi manual.
Lini perakitan produksi rotor motor terdiri dari meja operasi utama (termasuk port umpan atas dan bawah), mesin pengepres poros rotor, mesin pengepres komutator rotor, penyisipan kertas isolasi rotor otomatis, mesin penggulung kumparan armatur rotor selebaran ganda, dan tukang las spot komutator rotor otomatis, mesin penyisipan baji slot rotor otomatis, mesin pemutar komutator rotor jangkar, mesin deburring rotor jangkar, mesin uji terintegrasi rotor otomatis penuh.
Mesin ini membentuk jalur produksi rotor otomatis melalui konveyor sabuk.
Benda kerja ditempatkan di jalur produksi dari konsol.
Seluruh lini produksi akan menyelesaikan proses yang sesuai sesuai dengan proses yang relevan.
Akhirnya, itu akan didaur ulang kembali ke port penurun untuk melepaskan benda kerja yang sudah selesai.
Setiap peralatan proses memiliki fungsi seperti pengaturan terpisah, tampilan, operasi, suara dan alarm cahaya.
II.Kinerja dan karakteristik
1. Lini produksi pembuatan rotor otomatis ini mencakup penekan poros angker, penekan komutator rotor angker, penyisipan otomatis kertas isolasi rotor, penggulung armature garpu terbang ganda, tukang las spot komutator rotor otomatis, penyisipan baji slot armature otomatis, komutator rotor menyelesaikan mesin balik , mesin deburring komutator rotor, dan mesin uji rotor jangkar otomatis.
2. Peralatan lini manufaktur rotor lengkap dapat dihubungkan secara otomatis atau dioperasikan secara independen.
3. Teknologi manufaktur host yang canggih dan canggih dikombinasikan dengan sistem konveyor sabuk yang kuat untuk berbagai konfigurasi planar yang berbeda.
4. Ini memiliki keuntungan dari kesederhanaan, fleksibilitas, efisiensi tinggi dan keandalan, yang dapat sangat menghemat tenaga kerja, mengurangi intensitas tenaga kerja dan secara efektif meningkatkan produksi dan kualitas.
5. Struktur rangka aluminium berkekuatan tinggi, penampilan sederhana dan elegan.
6. Konsol operasi utama dapat melakukan pemantauan dan penyelidikan tampilan terpusat pada seluruh sistem produksi, dan dapat membaca dan menulis status proses produk dengan instruksi input manual, yang dapat mengubah proses pemrosesan produk, dan operasi lebih manusiawi.
7. Dibandingkan dengan jalur konveyor pneumatik, efisiensi transmisi lebih tinggi, kebisingan lebih kecil, dan benda kerja tidak rusak selama transportasi;struktur konveyor sabuk yang dikombinasikan dengan sistem identifikasi cerdas mewujudkan fleksibilitas dari perangkat keras dan perangkat lunak, dan membuat pengkabelan lebih fleksibel dan beragam.
8. Seluruh lini manufaktur rotor mengadopsi sistem kontrol identifikasi otomatis.Setiap proses dapat secara otomatis membaca, menulis, dan mengidentifikasi status pemesinan benda kerja, sehingga badan garis dapat lebih beradaptasi dengan persyaratan proses produksi yang kompleks dan beragam.
9. Pelanggan dapat mengonfigurasi model yang berbeda menjadi jalur produksi otomatis yang sangat efisien dan praktis sesuai dengan kondisi aktual seperti jenis produk, indikator teknis, dan persyaratan produksi.
III.Parameter peralatan utama
Kami dapat menyesuaikan mesin sesuai dengan kebutuhan pelanggan, silahkan hubungi kami jika Anda membutuhkannya.
A.Parameter mesin pres komutator rotor armature otomatis
| Nama Produk | Mesin penekan komutator dinamo motor |
| OD jangkar: | 20-60mm |
| Poros OD: | 3-15mm |
| Panjang poros: | 32-250mm |
| Nomor slot jangkar: | 8-24 slot |
| OD komutator: | 8-40mm |
| Modulasi amplitudo kecepatan: | 0-670Hz |
| Sumber udara: | 6-6Kg/cm2 |
| Total daya: | 1.0KW |
| Sumber daya: | AC220V, 50/60Hz |
| Berat: | Sekitar 400Kg |
| Dimensi: | 910*880*1300mm |
B.Parameter mesin penggulung kumparan armature penggulung ganda
| Nama Produk | Mesin penggulung kumparan rotor jangkar |
| Diameter kawat: | 0,25~1mm |
| OD jangkar: | 20~60mm |
| Panjang tumpukan jangkar: | 10~60mm |
| Jenis slot: | slot lurus (Tidak lebih dari 36 slot) |
| Nomor slot angker: | Ganjil, slot genap |
| Rentang penghitungan: | 0~99999 |
| Diameter komutator: | 18~40 mm |
| Kecepatan garpu terbang: | 0~3000 rpm |
| Kecepatan pengindeksan: | 0~3000 rpm |
| Proses tindakan: | Tindakan tunggal, otomatis |
| Tekanan udara : | 4~6 Kg/cm2 ,0.5-0.7MPa |
| Kekuatan mesin: | 4KW |
| Suhu: | -10~40ºC |
| Kelembaban: | 40~90% |
| Sumber Daya listrik: | 3fase 380V ± 10% 50/60 Hz |
| Berat keseluruhan: | sekitar 1.180 Kg |
| Dimensi: | 2000(panjang)×1300(lebar)×1800(tinggi) mm3 |
| Efisiensi produksi: | 800-900set/kelas (dihitung berdasarkan 12 slot 24 kait, 20 putaran) |
C.Parameter mesin las spot komutator motor sepenuhnya otomatis
| Nama Produk | Mesin hotstaking komutator armture |
| Metode pemuatan: (pilih salah satu dari tiga metode berikut) |
1. Memuat/membongkar secara manual |
| Metode pengindeksan: | pengindeksan servo |
| Jenis komutator: | kait atau penambah |
| Diameter kawat: | 0.2mm-1.0mm |
| Diameter jangkar: | 20mm-60mm |
| Panjang tumpukan jangkar: | 10mm-60mm |
| Panjang poros: | 50mm-250mm |
| Diameter komutator: | 10mm-40mm |
| Diameter poros: | 3mm-17mm |
| Kait komutator/nomor riser: | 3 |
| Metode penemuan nol: | tempatkan angker secara manual, penggerak silinder satu blok untuk pemosisian |
| Metode kontrol tekanan: | pegas + silinder + deteksi tekanan |
| Metode pendinginan kepala las: | pendingin air |
| Pengaturan parameter: | diatur pada layar sentuh dan sumber daya, Parameter juga dapat diatur |
| Metode kontrol sumber daya: | umpan balik loop tertutup, akurasi tinggi, inversi |
| Tekanan udara terkompresi: | 4kg/cm2-6kg/cm2 |
| Kekuatan sumber pengelasan: | tiga fase AC380V ± 10% 50HZ 40KW |
| Daya pendingin air: | tiga fase AC380V ± 10% 50HZ |
| Berat mesin: | 800kg (untuk referensi) |
| Dimensi: | 785(L)x 910(W)x 2100(H)mm 3 (untuk referensi) |
IV. Tampilan gambar peralatan utama
1. Mesin penggulung kumparan rotor armature selebaran ganda
2. Mesin staking hot staking armature commutator spot welder
3. Mesin pemutar komutator rotor jangkar
