Mesin Berliku Stator Motor Listrik Tiga Fasa Dengan Kontrol Remotor

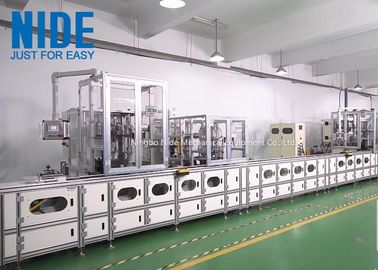

Mesin lini produksi stator berliku motor listrik tiga fase otomatis dengan kontrol remotor

Lini produksi stator Motor Listrik Mesin Cuci Tiga Fasa memiliki: Enam stasiun kerja, tiga kepala belitan koil dan satu stasiun penyisipan koil.

Fitur mesin:

Lini produksi stator motor listrik ini dilengkapi dengan gulungan stator otomatis dan mesin penyisipan.

Garis ini digunakan untuk belitan stator motor mesin cuci, belitan stator motor kipas meja, dll.Fitur-fiturnya seperti di bawah ini:

1. Menyesuaikan sistem motor servo AC sebagai sumber daya untuk penggulungan, pencelupan cetakan, pengindeksan cangkir, pengait & pemotongan kawat dan pengumpanan kertas, mengadaptasi motor pengurang frekuensi variabel tiga fase sebagai sumber daya pengindeksan meja putar;

2. Fungsi: belitan tiga lapisan gulungan selesai secara individual oleh tiga stasiun belitan;

3. Spindel dikendalikan oleh motor servo;akurasi putaran adalah ±1 putaran;kecepatan kerja dapat diatur secara acak, dan seluruh mesin tidak memiliki getaran dan kebisingan yang jelas;

4. Kemungkinan untuk dua kabel berliku paralel;gulungannya rapi, dan tidak ada kerusakan pada kawat berenamel.Mesin akan berhenti secara otomatis setelah kabel selesai;

5. Menyesuaikan sistem gerak servo untuk mengaitkan kawat dan memotong sumbu XY yang bergerak di arah kiri-kanan depan-belakang, kawat jembatan dan panjang kawat timah dapat disesuaikan;

6. Pencelupan cetakan dikendalikan oleh sistem servo

7. Parameter proses setiap stator dapat diatur dan disimpan secara individual pada HMI,;

8. Menyesuaikan pembagi cam untuk pertukaran stasiun perkakas penyisipan koil, kecepatannya dikendalikan oleh konverter frekuensi;

9. Seluruh mesin terdiri dari mekanisme rotasi pamflet berliku, mekanisme pengangkat cetakan berliku, mekanisme rotasi sudut penyisipan koil, mekanisme pengait lengan kiri-kanan depan-belakang, dll .;

10. Ini memiliki fungsi diagnosa kesalahan;

11. Gunakan mylar sebagai irisan;

12. Menyesuaikan motor servo untuk pengumpanan kertas, penyisipan irisan slot interval dapat diatur.Panjang dan nomor baji dapat diatur;

13. Bahan bagian kritis perkakas: baja perkakas;

14. Mekanisme pengepresan kawat stabil dan andal, dapat melilitkan koil secara langsung dan akurat ke dalam cetakan berliku;

15. Mekanisme Winding, mekanisme pembuatan baji, mekanisme dorong koil, mekanisme penyisipan koil memiliki fungsi pra-perlambatan;

16. Kecepatan berliku, kecepatan pencelupan cetakan, kecepatan gerak lengan pengait kawat, kecepatan pembuatan baji, kecepatan pengindeksan meja putar, tinggi penyisipan koil dan waktu berhenti dapat diatur pada HMI;

17. Tidak ada kerusakan pada baji, kawat setelah memasukkan koil;

18. Waktu siklus untuk memasukkan koil stator tunggal 32sec/pc

19. Ada alat pelindung kawat putus, mesin akan berhenti darurat jika tidak ada kawat atau kawat yang putus.

Spesifikasi teknis:

Mesin berliku motor untuk stator motor mesin cuci
